Код товара: 0301214
0-900 м3/час
 |
Диффузор TSO 160 - приточно-вытяжной диффузор, разработанный для потолочного крепления. TSO160 имеет переднюю перфорированную пластину и соединительную муфту с резиновым уплотнением, проверенным на герметичность. TSO160 имеет очень высокую эжекцию, что позволяет получить максимально допустимую разницу температур dТ 10 °C. Картина воздухораспределения может быть изменена при использовании экранирующего устройства SSO на одно-, двух и трех стороннее распределение. Распределительное устройство регулируется.
TSO160 изготовлен из стали и покрашен белой порошковой краской (RAL 9010<80).
Диффузор TSO160 устанавливается непосредственно на спиральный воздуховод и крепится при помощи заклепок. Или крепится к камере статического давления, причем длина прямого воздуховода до камеры статического давления должна составлять 4 диаметра воздуховода. |
 |
|
|
| A |
B |
C |
D |
E |
F |
G |
H |
I |
□J |
øK |
D1 |
D2 |
øL* |
| 360 |
250 |
160 |
47 |
210 |
133 |
213 |
33-53 |
264 |
300 |
159 |
124 |
162 |
167 |
øL* - размер монтажного отверстия

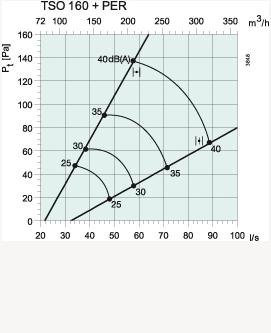

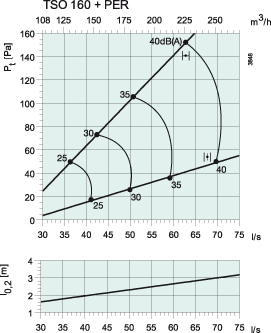

Объем воздуха (л/сек и м3/час), общее давление (Па), длина потока (l0,2) и уровень звукового давления (дБ(А)) с воздушным зазором 30 мм. При установке экранирующего устройства для расчета отклонения воздушного потока используются следующие корректировочные коэффициенты:
З-х стороннее = х 1,2
2-х стороннее = х 1,5
1-но стороннее = х 1,8
Документация: TSO_IMO_RUS.pdf
|
|
|
|
