Код товара: 0300080
230 B/50Гц, ~1Ф, 172 Вт, 0,75 A, 720 м3/ч, 1810 мин -1, t°max 57 °C, 40 дБ(А), 13,0 кг., IP 44
 |
|
Вентилятор KVK200: применяется в вытяжных системах вентиляции в помещениях с высокими требованиями к уровню шума и ограниченным пространством для монтажа.
Конструкция: KVK 200 - центробежный вентилятор двустороннего всасывания с рабочими лопатками, загнутыми вперед. Корпус изготовлен из оцинкованной листовой стали с 50 мм слоем термической и акустической изоляции из минеральной ваты. Внутренние поверхности защищены перфорированной оцинкованной стальной пластиной. Корпус имеет съемную крышку, закрепленную на 4-х винтах.
Двигатель: Используется электродвигатель с внешним ротором. Двигатель с рабочими колесом закреплен на выдвижной пластине для простоты обслуживания и очистки. Для тепловой защиты электродвигателя в обмотки встроены термоконтакты с выводами для подключения внешнего устройства защиты.
Регулирование скорости: осуществляется с помощью бесступенчатого тиристора или 5-ти ступенчатого трансформатора.
Монтаж: Осуществляется под любым углом относительно оси вентилятора. Вентиляторы легко подсоединяются к спирально-навивным воздуховодам при помощи быстроразъемным хомутов FK. |
| Напряжение В |
230 |
| Фазность |
1 |
| Потребляемая мощность Вт |
172 |
| Ток А |
0,75 |

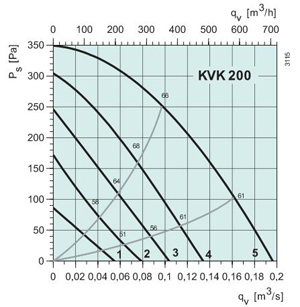

| Макс. расход воздуха м3/ч |
720 |
| Частота вращения мин-1 |
1810 |
| Макс. температура перемещаемого воздуха °C |
57 |
| - при регулировании |
57 |

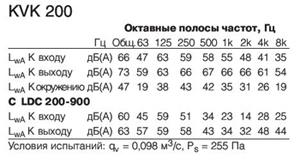

| Уровень звукового давления на раст. 3 м дБ(А) |
40 |
| Вес |
13 |
| Класс изоляции двигателя |
B |
| Класс защиты электродвигателя |
IP 44 |
|
 |
| A |
B |
C |
D |
E |
F |
G |
øH |
I |
| 350 |
345 |
207 |
209 |
419 |
372 |
454 |
200 |
41 |
|
|
| Схема подключения |
 |
|
|
|
|
